1、項目背景:
應廠方要求銅爐風量30000m³/h。
2、主要設計參數:
(1)工況煙氣量30000m³/h。
(2)煙溫≤300℃。
(3)粉塵濃度不詳。
2.1、處理后的排放執行標準:
(1)粉塵濃度≤80mg/m³。
3、設計標準及規范:
《中華人民共和國環境保護法》(1989);
《中華人民共和國大氣污染防治法》(2000);
《環境空氣質量標準》(GB3095-1996);
4、濕式電除塵器:
4.1、濕式電除塵器工作機理:
濕式靜電除塵除煙設備是利用高壓電場使煙氣發生電離,氣流中的粉塵荷電在電場作用下與氣流分離。負極由不同斷面形狀的金屬導線制成,叫放電電極。正極由不同幾何形狀的金屬板制成,叫集塵電極。
濕式靜電除塵除煙設備的性能受粉塵性質、設備構造和煙氣流速等三個因素的影響。粉塵的比電阻是評價導電性的指標,它對除塵效率有直接的影響。比電阻過低,塵粒難以保持在集塵電極上,致使其重返氣流。比電阻過高,到達集塵電極的塵粒電荷不易放出,在塵層之間形成電壓梯度會產生局部擊穿和放電現象。這些情況都會造成除塵效率下降。
濕式靜電除塵除煙設備的電源由控制箱、升壓變壓器和整流器組成。電源輸出的電壓高低對除塵效率也有很大影響。因此,靜電除塵器運行電壓需保持40一75kV乃至100kV以上。
4.2、濕式電除塵器技術特點:
(1)效率高:在適當溫度條件下,脫硝效率可達到80%乃至90%以上。
(2)適應性強:對低濃度到中高濃度含NOx煙氣均有較高的脫除率。
(3)除塵效率:對PM2.5~PM10 細微粉塵、氣溶膠顆粒去除率85%~93%;
(4)除霧效率:對酸霧、霧滴去除率85%~97%;
(5)除重金屬效率:Hg、As 等重金屬蒸汽可冷凝于霧滴一同被除去,去除率達75%;
(6)低水耗: 沖洗水可設集水盤收集經膜過濾循環使用或直接作為脫硫塔工藝補水。
(7)裝置可用率:相對于脫硫(脫硝)運行時間的可用率不低于95% 。
(8)裝置使用壽命:主體設備使用壽命一般按25 ~30年設計考慮。

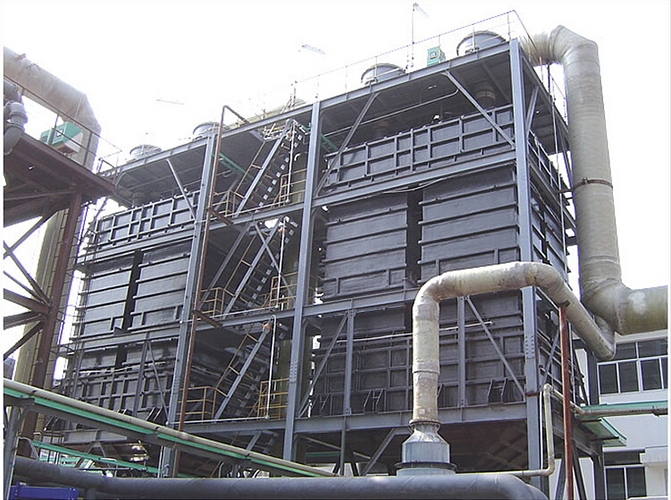

5、產品設備圖:
