一、旋風除塵器概述
旋風除塵器是我公司生產的一種高效的除塵器,除塵效率可達95%以上,除塵器本體阻力低于900Pa,本除塵器負荷適應性好,在70%負荷時,除塵效率在94%以上,旋風除塵器主要適用于:五金、水泥、家具、建材、陶瓷、化工、鞋業、鑄造、鋁制品、治金、機械加工、有色金屬等各工業領域的粉塵凈化的環保處理設備。

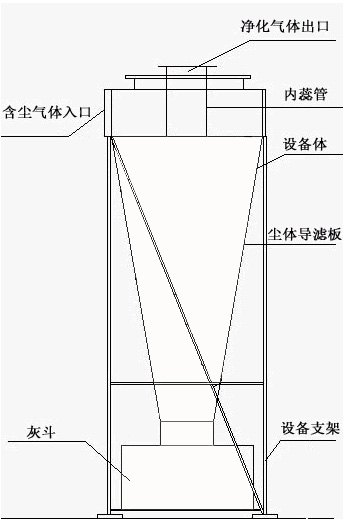

二、工作原理

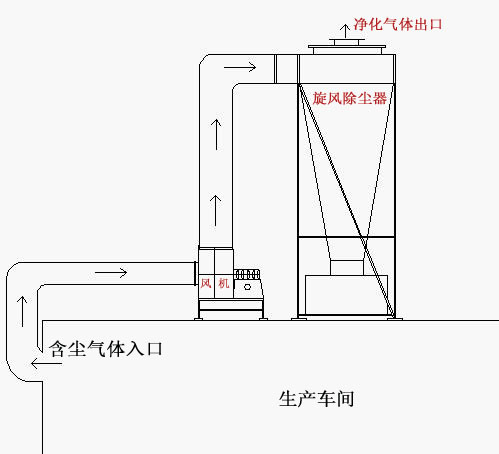

含塵氣流由進口沿切線方向進入除塵器后,沿器壁由上而下作旋轉運動,這股旋轉向下的氣流稱為外渦旋(外渦流),外渦旋到達錐體底部轉而沿軸心向上旋轉,最后經排出管排出。這股向上旋轉的氣流稱為內渦旋(內渦流)。外渦旋和內渦旋的旋轉方向相同,含塵氣流作旋轉運動時,塵粒在慣性離心力推動下移向外壁,到達外壁的塵粒在氣流和重力共同作用下沿壁面落入灰斗實現凈化。氣流從除塵器頂部向下高速旋轉時,頂部壓力下降,一部分氣流會帶著細塵粒沿外壁面旋轉向上,到達頂部后,在沿排出管旋轉向上從排出管排出,這股旋轉向上的氣流稱為上渦旋(上渦流)。
項目
|
型號
|
進口氣速m/s
|
壓力損失
|
外型尺寸(㎜)
|
重量kg
|
|||||
12
|
15
|
18
|
X型
|
Y型
|
X型
|
Y型
|
||||
處
理
流
量
m3/h
|
CLT-5.5
|
1000
|
1200
|
1500
|
44-99
|
49-111
|
Φ552×950
|
94
|
84
|
|
CLT-7.5
|
2000
|
2500
|
3000
|
Φ762×1360
|
161
|
145
|
||||
CLT-9.6
|
3000
|
3800
|
4500
|
Φ966×1640
|
262
|
235
|
||||
CLT-11
|
4000
|
5000
|
6000
|
Φ111×1880
|
341
|
310
|
||||
CLT-12
|
4900
|
6100
|
7300
|
Φ1230×2090
|
416
|
376
|
||||
CLT-13
|
5700
|
7100
|
8600
|
Φ1330×2225
|
497
|
447
|
||||
CLT-14
|
6700
|
8400
|
10100
|
Φ1445×2420
|
568
|
512
|
||||
CLT-15
|
8300
|
10400
|
12500
|
Φ1599×2685
|
697
|
617
|
||||
CLT-16
|
1000
|
12600
|
15200
|
Φ1765×2950
|
840
|
765
|
||||
CLT-17
|
11500
|
15200
|
17200
|
Φ1890×3165
|
989
|
903
|
||||
