打磨粉塵治理工程

東莞恒達五金制品廠打磨、噴砂粉塵水浴除塵治理工程

一、項目概況 恒達塑膠電器加工廠位于東莞市石排鎮沙角工業區。其生產過程,打磨、噴砂工藝有一定量綜合粉塵產生,對生產車間及周圍環境有一定影響。現該廠有超前的環保意識,...
咨詢熱線:13662881126

產品介紹


一、 項目概況
恒達塑膠電器加工廠位于東莞市石排鎮沙角工業區。其生產過程,打磨、噴砂工藝有一定量綜合粉塵產生,對生產車間及周圍環境有一定影響?,F(xiàn)該廠有超前的環保意識,為保護環境,改善工人工作環境,確保周邊環境不受影響,積極響應環保號召,參與國際競爭。受貴廠委托,我公司特?cái)M定此設計方案,供貴廠領導及有關技術部門審評。

二、 設計依據與設計原則
1、 設計依據:
(1)、遵循《中華人民共和國環境保護法》;
(2)、遵循《大氣污染物綜合排放標準》;
(3)、遵循《大氣污染物控制工程》;
(4)、遵循《通風與空氣調節工程》;
(5)、遵循《工業管道工程施工及驗收規范》;
(6)、依據現場環境及參考廠方要求;
(7)、依據以往工作經驗及參考國內外同類廠家資料;
(8)、遵循廣東省地方標準DB44/27-2001《大氣污染物排放限值》;
(9)、電氣工程采用國家級設計規范與標準:
1)、GBJ54-83《低壓配電裝置及線路設計規范》
2)、GBJ50034-93《工業企業照明設計規范》
3)、GBJ50055-93《通用用電設備配電規范》
2、 設計原則:
(1)、環保設備運行時對正常生產不造成影響;
(2)、設計科學、布局合理、運行穩定、環保節能;
(3)、投資省,設備管理、維護方便,運行費用低;
(4)、不出現抽排風過大或不及,不出現漏風等現象;
(5)、保證污染物經治理后達標排放,不產生二次污染;
(6)、工藝先進,兼顧長遠發展。
3、 設計范圍:
(1)、廠方原有外排風管之后的所有設施設備;
(2)、整套治理系統的工藝選擇及設計編寫說明;
(3)、標準與非標準設備制造與設備造型;
(4)、工程設施、設備的制作、安裝及調試;
(5)、全部工程電器設計及工程造價估算;

4、 設計目標
經治理后,綜合粉塵及煙塵外排濃度達到廣東省地方標準DB44/27-2001《大氣污染物排放限值》相關標準。
適用ISO14000國際通用標準。
粉塵濃度≤120mg/m3



三、 廢氣的風量與污染物濃度
1、廢氣的風量
該生產車間有8臺砂布輪機,7臺噴砂機,根據我公司技術人員的現場勘察與以往的經驗,認為設計2套治理設備對其進行治理,可達到除去打磨粉塵佳效果,單套大處理風量分別為: 32000m3/h和25000m3/h。

2、粉塵濃度
參照同行,綜合粉塵濃度約2000mg/m3。

四、 工藝流程框圖及其說明
1、 處理工藝的選定
根據環保要求及參照同行業收塵方法,為節約投資、方便操作,選定采用水浴旋流除塵。

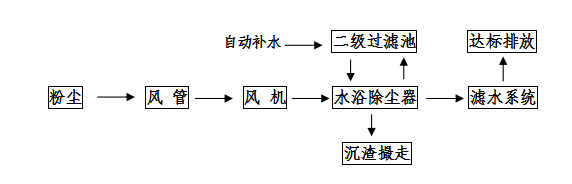

2、 工藝流程框圖



3、 工藝流程圖(見附圖)



4、 工藝說明

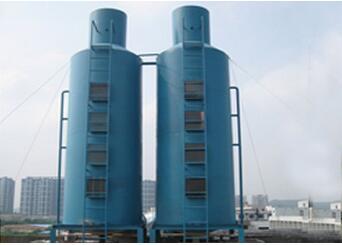

水浴除塵器是使含塵氣體在水中進行充分水浴作用的除塵器;
水浴除塵器結構簡單,造價較低,效果顯著,主要由三級濾池、進氣管、排氣管和噴淋系統組成;
水浴除塵工作原理:當具有一定進口速度的含塵氣體經進氣管后,在噴頭處以較高的速度噴淋,對水層產生沖擊作用后,改變氣體的運動方向,而塵粒由于慣性則繼續按原來方向作用,其中大部分塵粒與水粘附后便留在水中。在沖擊水浴作用后,有一部分塵粒仍隨氣體運動與大量的沖擊水滴和泡沫混合在一起,池內形成一拋物線型的水滴和泡沫區域,含塵氣體在此區域作進一步凈化,凈化氣體經濾水板從排氣管排走;
為了使含塵氣體能均勻受到水的洗滌,在進氣管末端設置噴頭,噴頭為喇叭口和傘狀組成;
廠方現有廢氣主要為金屬質打磨顆粒粉塵。金屬質顆粒布碎等綜合粉塵通過清洗,沉於水中,部份浮于水面,需定期清撈。
水浴除塵器設有自動補水系統,而治理后廢水原則上不外排,不產生二次污染。

五、 運行費用分析
本方案運行新增動力有(33.5kw)風機、3kw水泵各2臺,按每度電1.0元計算,則每小時費用為:
(33.5+6)×1.0=39.5元
本設備無需專人管理,只要1電工或清潔工順帶管理即可。


六、 工程進度計劃表


安 裝 工 藝 設 計 工 作 日 2天
材 料 計 劃 工 作 日 1天
材 料 采 購 工 作 日 3天
設 備 加 工 工 作 日 15天
設 備 安 裝 工 作 日 10天
電 氣 安 裝 工 作 日 1天
設 備 調 試工 作 日 2天
設 施 試 運 行 工 作 日 2天

總計:36天(以上安裝工作日不含下雨天,下雨天工作計劃日順延,同時有些工作日可同步進行)
