一、脈沖布袋除塵器產品概述
脈沖布袋除塵器是以壓縮空氣為清灰動力, 利用脈沖噴吹機構在瞬間放出壓縮空氣,誘導數倍的二次空氣高速射入濾袋,使濾袋急劇鼓脹,依靠沖動和反向氣流而清灰的袋式除塵器。
脈沖除塵器是我公司生產的一種新型高效除塵凈化設備,采用低壓脈沖噴吹的清灰方式,同時還具有清灰效果好、凈化效率高、處理氣量大、維修工作量小、運行安全可靠等優點。脈沖布袋除塵器可廣泛用于五金、水泥、建材、陶瓷、電子、化工、鞋業、鑄造、塑料、鋁制品、冶金、電力、皮革、食品、機械加工、有色金屬等各工業領域的粉塵的除塵凈化。
二、脈沖布袋除塵器的工作原理

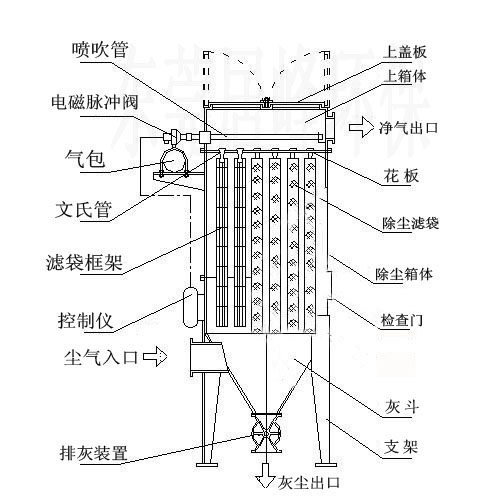

含塵氣體由灰斗上部進風口進入后,在擋風板的作用下,氣流向上流動,流降低,部分大顆粒粉塵由于慣性作用被分離出來落灰灰斗,含塵氣體進入中箱體濾袋的過濾凈化,粉塵被阻留在濾袋的外表面,凈化后的氣體經濾袋口進入上體箱,由出風口排出。
隨著濾袋表面粉塵不斷增加,除塵器進出口壓差也隨之上升,當除塵器阻力達到設定值時,控制系統發出清灰指令,清灰系統開始工作。
首先電磁閥接到信號后立即開啟,使小膜片上部氣室的壓縮空氣被排放,由于小膜片兩端受力的改變,使小膜片關閉的排氣通道開啟,大膜片上部氣室的壓縮空氣由此通道排出,使大膜片兩端受力改變,使大膜片動作,將關閉的輸出口打開,氣包內的壓縮空氣經由輸出管和噴吹管噴入袋中,實現清灰。當控制信號停止后,電磁閥關閉,小膜片,大膜片,相繼復位,噴吹停止。被抖落的粉塵落入灰斗,經排灰閥排出機外。
序號
|
型號規格
|
過濾面積㎡
|
濾袋數(個)
|
濾袋規格
|
脈沖閥數量
|
處理風量(m3/h)
|
外型尺寸
|
重量kg
|
1
|
JFMC24-Ⅱ
|
30
|
24
|
Φ160×2500
|
4
|
2160-4300
|
1025×1678×5500
|
600
|
2
|
JFMC36-Ⅱ
|
45
|
36
|
Φ160×2500
|
6
|
3250-6480
|
1425×1670×5500
|
1006
|
3
|
JFMC48-Ⅱ
|
60
|
48
|
Φ160×2500
|
8
|
4320-8630
|
1823×1678×5500
|
1224
|
4
|
JFMC60-Ⅱ
|
75
|
60
|
Φ160×2500
|
10
|
5400-10800
|
2225×1678×5500
|
1341
|
5
|
JFMC72-Ⅱ
|
90
|
72
|
Φ160×2500
|
12
|
6450-12900
|
2625×1678×5500
|
1564
|
6
|
JFMC84-Ⅱ
|
105
|
84
|
Φ160×2500
|
14
|
7550-15100
|
3075×1678×5500
|
2012
|
7
|
JFMC96-Ⅱ
|
120
|
96
|
Φ160×2500
|
16
|
8650-17300
|
3444×178×5500
|
2130
|
8
|
JFMC120-Ⅱ
|
150
|
120
|
Φ160×2500
|
20
|
10800-20800
|
4389×1678×5500
|
2410
|
9
|
JFMC139-II
|
165
|
132
|
Φ160×2500
|
22
|
22600-31200
|
5730×2147×5500
|
2890
|
10
|
JFMC199-II
|
221
|
176
|
Φ160×2500
|
30
|
34200-40200
|
7724×2953×5500
|
4200
|
