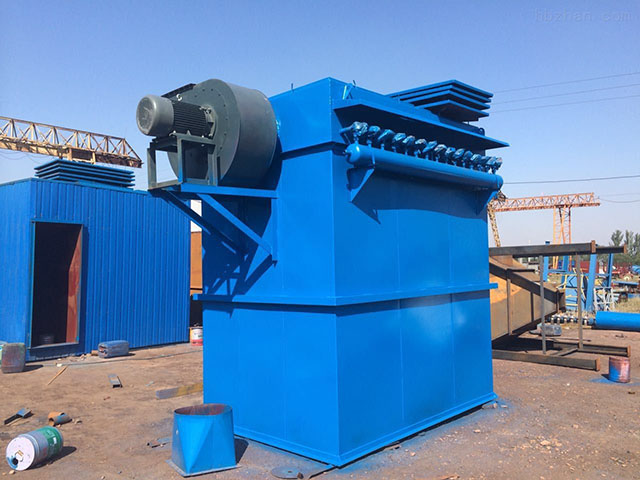

布袋式除塵器結構組成由 :除塵器出灰斗、進排風道、過濾室(中、下箱體)、清潔室、濾袋及(袋籠骨)、手動進風閥,氣動蝶閥、脈沖清灰機構等。
布袋式除塵器是過濾式除塵器的一種,是利用纖維性濾袋捕集粉塵的除塵設備。濾袋的材質是天然纖維、化學合成纖維、玻璃纖維、金屬纖維和其它材料。用這些材料制造成濾布,再把濾布縫制成各種形狀的濾袋,如圓形、扇形、波紋性或菱形等。用濾袋進行過濾于分離粉塵顆粒時,可以讓含塵氣體從濾袋外部進入到內部,把粉塵分離在濾袋外表面,也可以使含塵氣體從濾袋內部流向外部,將粉塵分離在濾袋內表面。含塵氣體通過濾袋過濾完成除塵過程。
布袋除塵的工作原理:
布袋式除塵器的工作原理是依靠編織的或氈織(壓)的濾布作為過濾材料,當含塵氣體通過濾袋時,粉塵被阻留在濾袋的表面,干燥空氣則通過濾袋纖維間的縫隙排走,從而達到分離含塵氣體粉塵的目的。它的工作機理是粉塵通過濾布時產生的篩分、慣性、黏附、擴散和靜電等作用而被捕集。
