一、機械振打式布袋除塵器的產品概述
機械振打式布袋除塵器是我公司生產的一種用于五金、水泥、建材、陶瓷、電子、化工、鞋業、鑄造、塑料、鋁制品、冶金、電力、皮革、食品、機械加工、有色金屬等各工業領域的粉塵除塵凈化設備,機械振打式布袋除塵器具有清灰效果好、凈化效率高、處理氣量大、維修工作量小、設備簡單、運行安全可靠等優點。是理想的工業粉塵處理設備。
二、機械振打式布袋除塵器的工作原理

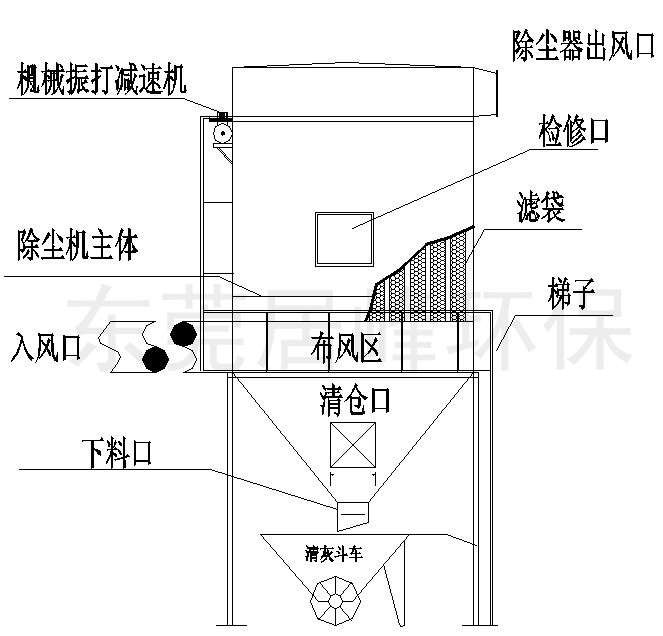

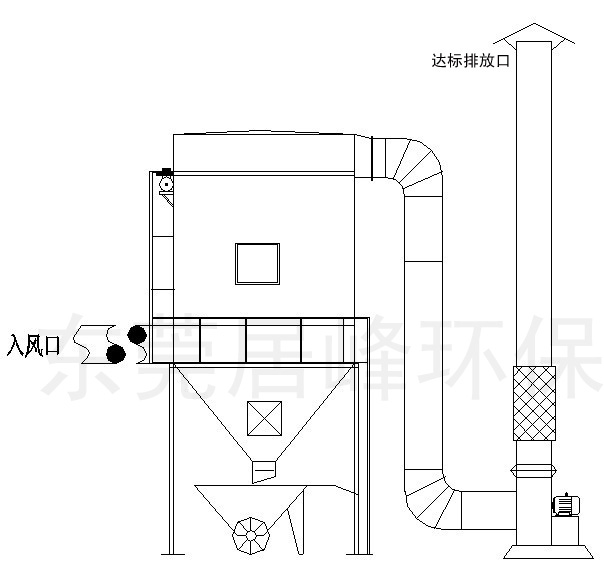

機械振打式布袋除塵器它是利用纖維編織物制作的袋式過濾元件來捕集含塵氣體中固體顆粒物的除塵裝置,其作用原理是塵粉在通過濾布纖維時因慣性作用與纖維接觸而被攔截,濾袋上收集的粉塵定期通過清灰裝置清除并落入灰斗,再通過出灰系統排出。含塵煙氣由除塵器上部進入進氣室,部分粗顆粒因慣性落入灰斗,其余含塵煙氣則通過各進氣支管進入進氣室,均勻地通過上花板涌入濾袋,大量粉塵滯留在濾袋內, 部分粉塵直接穿過下花板落入灰斗。凈化后的氣體通過排氣閥進入大氣。當濾袋內表面附著的粉塵層增厚至一定程度后,除塵器的運行阻力增至一定值,由微機控制啟動反吹風機,進行二狀態分室清灰過程,鼓入空氣改變?yōu)V袋內外的壓力差, 濾袋由膨脹至縮癟,以清除掉在濾袋內表面附著的粉塵層,從而使除塵器恢復正常運行,落下的粉塵經排灰閥進入螺旋輸送機排出,達到回收物料的目的。
序號 | 型號規格 | 過濾面積㎡ | 濾袋數(個) | 濾袋規格 | 除塵效率% | 處理風量m3/h | 外型尺寸 | 設備阻力Pa |
1 | JF24-Ⅱ型 | 10 | 24 | Φ150×2050 | >99.5 | 2160-4300 | 1025×1678×5000 | <1200 |
2 | JF32-Ⅱ型 | 15 | 32 | Φ160×2050 | >99.5 | 3250-6480 | 1425×1670×5000 | <1200 |
3 | JF48-Ⅱ型 | 20 | 48 | Φ160×2050 | >99.5 | 4320-8630 | 1823×1678×5000 | <1200 |
4 | JF56-Ⅱ型 | 25 | 56 | Φ160×2050 | >99.5 | 5400-10800 | 2225×1678×5000 | <1200 |
5 | JF64-Ⅱ型 | 29 | 64 | Φ160×2050 | >99.5 | 6450-12900 | 2625×1678×5000 | <1200 |
6 | JF84-Ⅱ型 | 35 | 84 | Φ210×2050 | >99.5 | 7550-15100 | 3075×1678×5000 | <1200 |
7 | JF96-Ⅱ型 | 40 | 96 | Φ210×2050 | >99.5 | 8650-17300 | 3444×1678×5000 | <1200 |
8 | JF120-Ⅱ型 | 90 | 120 | Φ210×2050 | >99.5 | 10800-20800 | 4389×1678×5000 | <1200 |
