一、系統簡介

       (TSP粉塵）顆粒物在線監測系統采用激光后散射式粉塵儀，基于煙塵粒子的背向散射原理，用于對固定污染源顆粒污染物進行在線連續測量。
       特別注意：
        ● 它使用了一個10mw，650nm的半導體激光器，激光束及反射光直射入眼睛會造成嚴重的損害。

        ● 它沒被安裝在煙囪/煙道前，不要進行上電操作。

        ● 禁止直視激光束及其反射光。

        ● 在沒有得到相應培訓時，不得進行超出本手冊范圍的操作。

       (TSP粉塵）顆粒物在線監測系統可用于各種污染排放源的顆粒污染物濃度實時連續測量,可配套煙氣監測系統,也可單獨一臺或幾臺連接成一套煙塵監測網絡,共用一個前臺。 儀器可適用于電廠,鋼廠,水泥廠等煙塵監測,也可用于除塵設備及其它粉體工程的過程控制。

我司提供專業的TSP粉塵顆粒物在線監測系統安裝維護服務，快速獲取專業技術指導，可致電我司  13662735739 。

二、激光后散射原理

      ● 光學部分包括激光光源、功率控制、光電傳感、散射光接收部分。
      ● 激光器發出的650nm束以一個微小的角度射入排放源，激光束與煙塵粒子作用產生散射光，背向散射光通過接受系統進入傳感器轉變成電信 號進行處理。電路部分實現光電轉換、激光束的調制、信號放大、解調、光源的功率控制、V/I轉換及HMI顯示功能。
      ● 校準器用于產生穩定的光信號,對儀器進行零點及量程校準。

 (TSP粉塵）顆粒物在線監測系統散射原理

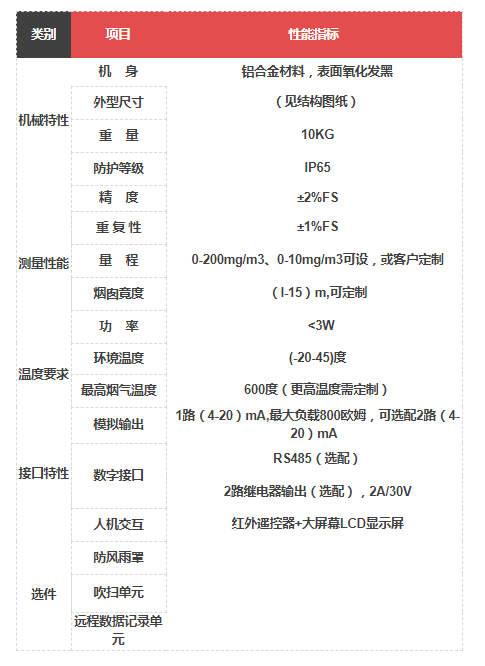

三、性能指標

---

四、技術特點

---

       ● 采用激光后散射原理,不受機械振動及煙氣溫度不均的影響監測數據。
       ● 單端安裝,無需光路對中。
       ● 具有現場顯示功能，可以直接在現場讀取粉塵濃度。
       ● 激光束經過調制后，使得系統的抗干擾能力得以大幅度提升。
       ● 儀器設計貫徹“無工具”現場安裝的思路，最大限度地降低現場安裝的復雜度。
       ● 采用標準(4-20)mA工業標準電流輸出,連接方便。
       ● 儀器整體功耗非常小,大約3w左右。
       ● 一般標準設置參數可適用于煙道璧厚小于400mm，煙道直徑大于儀器名牌標示,在特殊的要求條件下測量區大小可以訂制. 用戶也可以經維護人員的認可和指導下調整.。


        注意：它采用一個128x64的圖形型LCD進行顯示，當需要調節LCD的對比度顯示效果時，可以通
                  過調節前面板的一個電位器進行調整。
